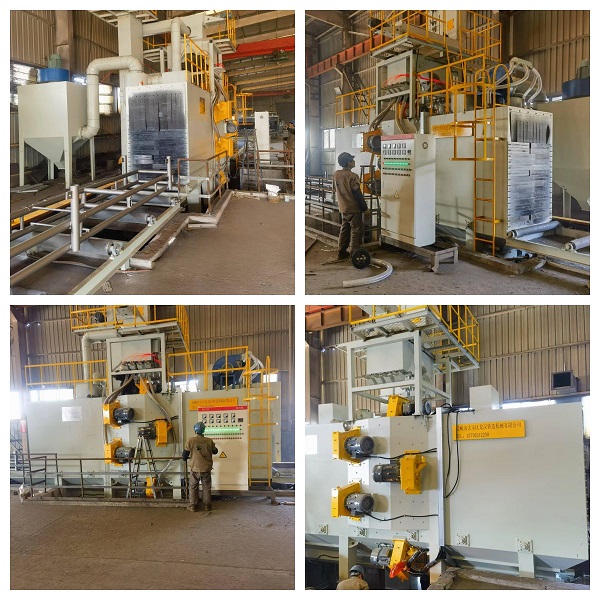

【龍漢拋丸】上海Q1523-10鋼結構拋丸機安裝現場：

簡介：輥道式拋丸清理機是將工件吊掛在輸送輥道上，輥道輸送系統將工件向前輸送，當工件進入清理室時，拋丸器開始順序工作。經過拋丸處理后，鋼材表面的氧化皮、污物及其它附著物被清理干凈，處理過的表面可達Sa2-2.5級。拋丸機的工作方式是連續循環進行的。

拋丸器拋出的丸粒經過循環處理系統收集、處理，繼續供拋丸器使用。循環系統的工作方式為：散落的彈丸經過下部縱向螺旋輸送機和斜坡輸送至斗式提升機，斗式提升機將丸料及雜物提升至清理室上部，由上橫向螺旋輸送器輸送給高效BE分離器，經過BE分離器處理后，灰塵和雜物與好的丸料分離，好的丸料進入儲料斗儲存，待供拋丸器使用。

為了處理拋丸除銹時產生的大量粉塵，該機配有高效新型的LT脈沖反吹清理濾筒式除塵器二臺，該除塵器體積小、除塵效率高、安裝維修方便，經其凈化后的空氣大大低于同行業煙塵排放標準。

【技術參數】：

1、進料口尺寸：寬×高=1500×2300mm

2、清理等級

 國家標準：GB8923-88  A-B         Sa2- Sa 2.5

3、工作速度

0.5-4m/min（變頻調速）

4、拋丸器

型      號             Q034

數      量             10臺

功      率         11kw×10=110kw

最大拋丸量         220kg/min×10=2200kg/min

5、除塵系統（2套）

型    號             LT-24

處理風量             15000m³/h

風機型號             4-72No5A

功    率             11kw

濾筒數量             24只

6、縱向螺旋輸送器

數    量             1臺

輸 送 量             106t/h

功    率             5.5kw

7、上橫向螺旋輸送器

數    量             1臺

輸 送 量             106t/h

功    率             4kw

8、上橫向螺旋輸送器

數    量             1臺

輸 送 量             106t/h

功    率             4kw

9、提升機

數    量             1臺

輸 送 量             106t/h

功    率             7.5kw

10、輸送料輥道輸送機

數    量             1臺

輥    距             1000mm

長    度             12000mm×2

輥道有效工作寬度     1500mm

擺線減速機功率：       4kw

11、丸料

直      徑       φ1.0-φ2.0mm

首次加入量          約4噸

12、高壓風吹丸                11KW

13、總功率             150kw左右

★主要性能特點：

1、輥道變頻調速：變頻 ；

2、輥道輸送機構可正反運行；

3、配有10臺Q034高效拋丸器，拋丸量大，效率高；

4、除塵系統配有新型高效LT濾筒式除塵器二臺，除塵效率高、安裝維修方便；

5、拋丸室體采用型鋼、板材鉚焊結構，結構合理、強度高、剛性好；

6、室體內裝有軋制MN13耐磨護板，耐磨、耐沖擊、使用壽命長；

7、清理室門洞采用耐磨橡膠防護門簾，防止彈丸飛出；

8、設備采用手動控制；

9、設備設有安全防護裝置，確保安全有效工作。

簡介：鋼結構拋丸機主要用于鋼板、金屬結構件、機床床身、鋼（鑄鐵）制品、網架、工程機械與橋梁制造業，產品可以對原始狀態的鋼材表面施以強力拋丸，除掉其上的銹層、氧化皮，使之獲得均勻一致的金屬光澤，以提高鋼材的涂飾質量與防腐效果。

鋼結構拋丸機設備構成：

1.清理室

清理室為大容腔板式箱形組焊結構，室體內壁襯有Mn13耐磨防護板，清理作業在密封的容腔內進行。

2.輸送輥道

分為室內輸送輥道和裝卸料段輸送輥道。

室內輥道外套高鉻耐磨護套及限位環，高鉻耐磨護套用于保護輥道，承受彈丸打擊，限位環可使工件按預定的位置運行，防止跑偏，造成事故。

3.提升機

主要由上、下部傳動、筒體、皮帶、料斗等組成。

提升機上下同徑帶輪采用筋板、輪板與輪轂組焊成多邊形結構，以增強磨擦力，避免打滑現象，延長了皮帶使用壽命。提升機罩殼折彎成形，打開提升機中殼上的蓋板可維修更換料斗和搭接皮帶。打開提升機下殼上的蓋板可排除底部彈丸的阻塞。

調整提升機上殼兩側螺栓帶動拉板上下移動便可保持提升皮帶的松緊度。

上下帶輪采用帶方座外球面球軸承，受到振動沖擊時可自動調整，密封性好。

4.分離器

螺旋輸送器主要由減速電機、螺旋軸、螺旋體殼組成。

采用帶方座外球面球軸承，該軸承受到振動沖擊時能自動調整，密封性好。

5.輸丸管道

本輸丸管道具有雙重控丸功能，每一閘管上方均設一閘板，分別切斷來自分離器的彈丸，便于維修各自的拋丸器；閘板開啟大小，可以調節彈丸流量，也可根據清理工件的規格任意組合，開啟與關閉閘門數量，以節約能源，減少對機器的磨損，并保證滿足生產需要。

6.拋丸器

采用單圓盤拋丸器，成為當今國內高水平拋丸器。它主要由轉動機構、葉輪、罩殼、定向套、分丸輪、護板等組成，其中葉輪采用Cr40材質 由鍛造而成，葉片、定向套、分丸輪及護板均采用高鉻.

7.吹掃裝置

本裝置采用高壓風機，并在室體內輔室部分設有不同角度的多組彈性吹嘴，對工件表面余留的彈丸進行吹掃清理。

8.進出口密封

工件進出口密封裝置，均采用橡膠彈簧鋼板制成，為防止在拋丸時，彈丸飛濺出清理室外，在工件進出口處各設多道加強密封，其特點為彈性強、壽命長、密封效果俱佳。

9.除塵系統

布袋式除塵器

主要由袋式除塵器和風機、除塵管道等一起組成除塵系統。除塵效率可達99.5%。

10.電氣控制

電氣控制系統采用常規控制實現對全機的控制，采用國內外生產的優質電器元件，具有可靠性高及維修方便等優點，主電路由小型斷路器和熱繼電器實現對各電機的短路、缺相、過載保護。并設有多處急停開關，方便緊急關機，防止事故擴大。在清理室及清掃室的各個檢修門上設有安全保護開關，當任何一個檢修門打開后，拋丸器不能啟動。

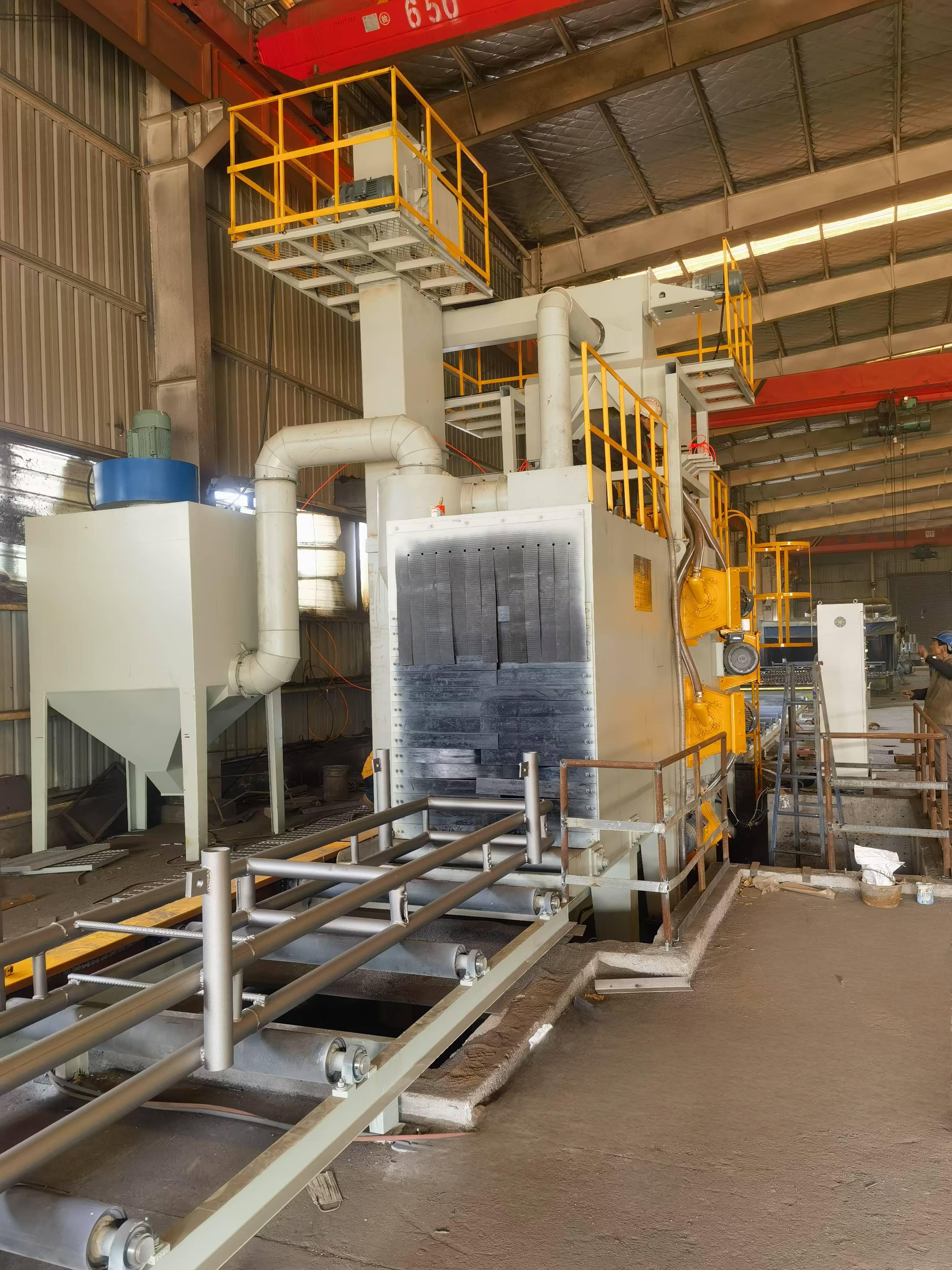

【龍漢鋼結構拋丸機現場安裝】：
